射頻電纜，作為現代電子與通信系統中不可或缺的基礎元件，其性能優劣直接影響到信號傳輸?shù)馁|(zhì)量、系統的穩定性以及整體設備的效能。從廣播電視、移動通信基站到雷達系統、航空航天乃至日常的Wi-Fi路由器，射頻電纜的身影無處不在。本文旨在探討射頻電纜的基本概念、核心特性、主要類型及其在各領域的應用，以揭示其在信息時代的重要地位。
一、射頻電纜的基本概念與工作原理

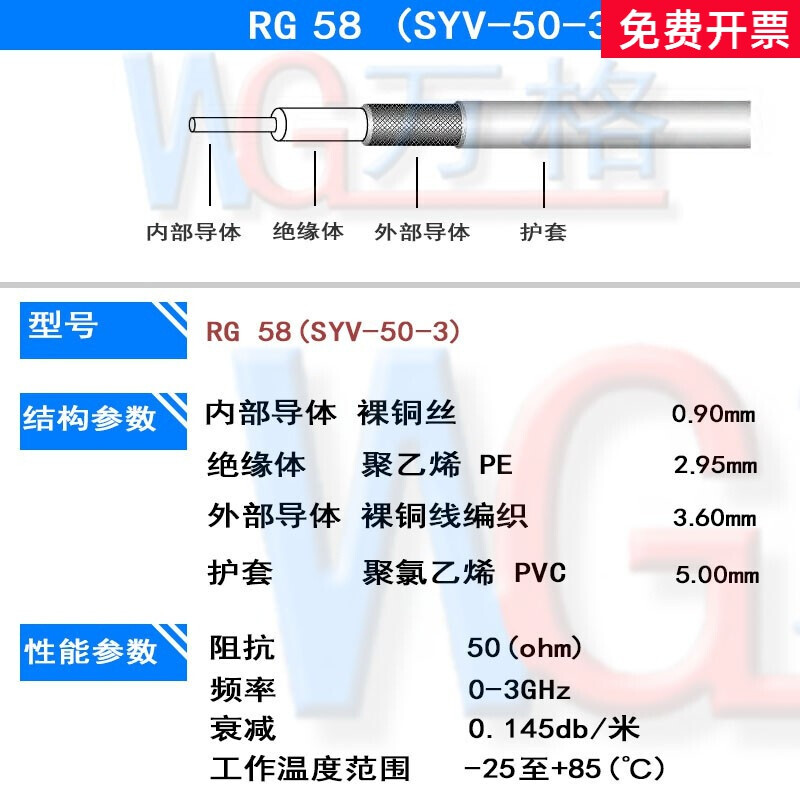

射頻電纜，全稱為射頻同軸電纜，是一種專門用于傳輸高頻（通常指頻率范圍在300kHz至300GHz之間）電磁信號的電纜。其典型結構由內而外依次為：中心導體（通常為銅線）、絕緣介質（如聚乙烯或聚四氟乙烯）、外導體（編織銅網或鋁箔屏蔽層）以及最外層的保護護套。這種同軸結構設計，使得電磁波被有效地束縛在內、外導體之間的絕緣介質中傳播，從而最大限度地減少了信號在傳輸過程中的能量損耗（即衰減）和外部電磁干擾，確保了信號傳輸?shù)谋Ｕ娑群头€(wěn)定性。
二、射頻電纜的核心特性參數
評估一根射頻電纜的性能，主要依賴于以下幾個關鍵參數：
- 特性阻抗：最常見的標準值是50歐姆和75歐姆。阻抗匹配是確保信號高效、無反射傳輸?shù)年P(guān)鍵，不匹配會導致信號反射和功率損失。
- 衰減（損耗）：指信號在電纜中傳輸時功率的減弱程度，通常以分貝每米（dB/m）或分貝每百米（dB/100m）表示。頻率越高，衰減通常越大；電纜的材質、結構和長度也直接影響衰減值。
- 電壓駐波比（VSWR）：衡量阻抗匹配程度的指標。VSWR越接近1，表示匹配越好，反射越小，傳輸效率越高。
- 屏蔽效能：外導體的屏蔽能力，決定了電纜抵抗外部電磁干擾和防止內部信號泄漏的能力，對于高敏感度系統至關重要。
- 工作頻率范圍：電纜能夠有效傳輸信號的頻率區間。
- 功率容量：電纜所能安全傳輸?shù)淖畲笊漕l功率。
三、射頻電纜的主要類型
根據絕緣介質、柔韌性和應用場景的不同，射頻電纜主要分為以下幾類：
- 柔性同軸電纜：最常見的類型，絕緣層通常為實心聚乙烯（PE）或發泡聚乙烯。其柔韌性好，便于布線和安裝，廣泛用于設備內部互聯、測試線纜及一般通信連接。

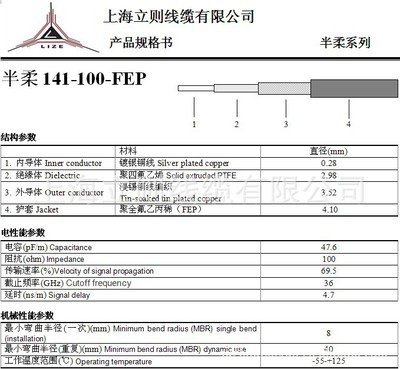

- 半剛性同軸電纜：外導體采用銅管，絕緣體為實心聚四氟乙烯（PTFE）。其屏蔽效能極佳，電氣性能穩定，相位一致性高，但一旦成型便不易彎曲。常用于高性能要求的場合，如航空航天、軍事雷達、微波通信系統的內部固定連接。
- 低損耗電纜：采用特殊的發泡介質或空氣絕緣結構，旨在最大限度地降低高頻下的信號衰減，常用于長距離傳輸或?qū)p耗要求極高的基站天線饋線、衛星通信等場景。
- 泄漏電纜：一種特殊設計的同軸電纜，其外導體上有周期性縫隙，允許信號有控制地“泄漏”出來，或接收外部信號。主要用于隧道、地鐵、大型建筑內部的移動通信信號均勻覆蓋。
四、射頻電纜的廣泛應用領域
- 通信網絡：移動通信基站的天線饋線系統是射頻電纜的最大應用場景之一，負責將射頻功率從機房設備傳輸至塔頂天線。光纖到戶（FTTH）中的同軸電纜部分也承載著最后的射頻信號分發。
- 廣播電視：用于連接衛星接收天線、電視發射塔以及有線電視網絡（CATV）中的信號傳輸與分配，75歐姆電纜是此領域的標準。
- 國防與航空航天：雷達系統、電子戰設備、導彈制導、衛星有效載荷及飛機上的各種通信、導航和識別系統，都依賴于高性能、高可靠性的射頻電纜。
- 測試與測量：矢量網絡分析儀、頻譜分析儀等精密儀器所使用的測試電纜，要求極低的損耗、優異的相位穩定性和可重復的連接性能。
- 工業與醫療：工業射頻加熱設備、醫療磁共振成像（MRI）設備中的線圈連接等，都需要專用的射頻電纜。
- 消費電子：家用電視天線、GPS接收天線、無線局域網（Wi-Fi）路由器內部也使用微型射頻電纜進行信號連接。
五、選擇與使用射頻電纜的考量要點
在選擇射頻電纜時，需綜合考慮：
- 應用頻率：選擇工作頻率覆蓋所需頻段的電纜。
- 傳輸距離與損耗：長距離傳輸需優先選擇低損耗電纜。
- 環境條件：考慮溫度范圍、耐候性、抗紫外線、防水防潮以及機械強度（如彎曲、擠壓、拉伸）要求。戶外應用常需選用具有黑色聚乙烯護套的電纜。
- 連接器兼容性：電纜必須與系統中使用的射頻連接器（如N型、SMA型、BNC型等）類型及阻抗完美匹配。
- 成本與性能平衡：在滿足系統性能要求的前提下，選擇最具成本效益的產品。
###
射頻電纜雖看似普通，卻是構筑現代無線信息世界的“毛細血管”。隨著5G/6G通信、物聯網、自動駕駛、低軌衛星互聯網等技術的飛速發展，對射頻電纜的帶寬、低損耗、高可靠性及小型化提出了更高的要求。新材料、新工藝的應用將持續推動射頻電纜技術向前發展，使其繼續在連接萬物、傳輸信息的征程中扮演堅實而關鍵的角色。
